Midea VC Max VRF-System mit Top-Entladung nur Kühlung
Vereinfachung der gewerblichen Kühlung neu definiert
Speziell für mittelhohe Gebäude entwickelt, die Leistung ohne Komplexität benötigen. Wenn die Anforderungen eines Gebäudes ausschließlich auf Kühlung ausgerichtet sind, ist die Bezahlung für Wärmepumpenkapazität ineffizient. Die VC Max Serie (8-30 PS Einzelmodul, 32-90 PS Multi-Modul-Kombination) eliminiert diese Ineffizienz vollständig.
Durch den Wegfall von Umschaltventilen und Wärmerückgewinnungsleitungen im Design reduziert das System die Gesamtzahl der Komponenten, verkürzt die Serviceverfahren und senkt die Anfangsinvestition – und das alles unter Beibehaltung der intelligenten Steuerungen, die die V8-Plattform definieren.
Im Kern sitzt META 2.0, ein dreifach variabler Algorithmus, der kontinuierlich die Kältemittelverteilung, die thermischen Sollwerte und die Lüfterdrehzahlen ausbalanciert – für eine jährliche Energieverbesserung von über 28 % im Vergleich zu herkömmlichen Steuerungsstrategien.
Zwei Leistungskonfigurationen decken globale Elektrifizierungsstandards ab: Standardversion (380-415V/50(60)Hz) für internationale Märkte und Lateinamerika-Version (220V/60Hz), die auf regionale Netzspezifikationen zugeschnitten ist – beide werden direkt an die Standortstromversorgung angeschlossen, ohne externe Abwärtstransformatoren.
Die Kühlleistung bleibt über einen Umgebungstemperaturbereich von -15 °C bis 55 °C stabil – die breiteste Kühlgrenze ihrer Klasse – unterstützt durch Kompatibilität mit 12 Innengehäuse-Formfaktoren und über 100 Modellvarianten.
Kerntechnologie-Highlights
HyperLink 2.000m: Universelle Topologie-Kommunikation
Ein Inhouse-Kommunikationsbus-IC ermöglicht Daisy-Chain-, Baum-, Stern- und Ringnetzarchitekturen – weit über die reine Daisy-Chain-Beschränkung herkömmlicher Systeme hinaus. Die proprietäre Wellenformregeneration bietet eine außergewöhnliche Störfestigkeit und bewahrt die Datenintegrität in elektrisch verrauschten Gebäudeumgebungen. Gepaart mit maximalen Rohrleitungslängen von 1.100 m und einem maximalen Höhenunterschied von 110 m erreicht das Netzwerk jede Ecke von mittelhohen Gewerbebauten.
ShieldBox IP55: Totale Gehäusestrategie
Ein hermetisch abgedichtetes elektrisches Fach hält jede Leiterplatte von Umgebungsgefahren isoliert – Feuchtigkeit, salzhaltige Luft, feiner Staub, starker Regen und Insektenbefall werden an der Gehäusegrenze abgewiesen. Kältemittelgekühlte Mikrokanal-Kühlkörper halten die Halbleiterübergangstemperaturen im optimalen Bereich, selbst wenn die Außenluft 50 °C überschreitet. Diese Schutzphilosophie hat sich bei Installationen in Wüsten, tropischen Küstenstandorten und Schwerindustriegebieten bewährt.
META 2.0 Dreifach-Variable Logik + 60-stufige Energieplanung
Der Steuerungsalgorithmus betreibt gleichzeitig drei Optimierungsschleifen – Kältemittelfluss, Zulufttemperatur und Innenluftvolumen – und steigert die Gesamteffizienz des Gebäudes jährlich um 28 % oder mehr. Sechzig inkrementelle Kapazitätsschritte (40-100 %, einstellbar in 1 %-Schritten) passen die Leistung an den Echtzeitbedarf an und halten gleichzeitig den Einschaltstrom unter den Schwellenwerten der Schutzschalter. Der Standby-Verbrauch sinkt auf nur 3,5 W und reduziert den Stromverbrauch außerhalb der Betriebszeiten.
55 °C Extreme Kühlung + Voll-DC-Architektur
Kontinuierliche Nennkühlung von -15 °C bis 55 °C Außentemperatur – übertrifft den T3-Benchmark von 52 °C, den die meisten Wettbewerber als obere Grenze betrachten. Jedes rotierende Element – Kompressor, Außenlüfter, Innenlüfter – verwendet bürstenlose DC-Motoren mit stufenloser Drehzahlregelung, die die Last exakt anpassen und nichts verschwenden. Innengehäuse arbeiten auf einer Voll-DC-Plattform und wandeln bis zu 20 % weniger elektrische Energie um als äquivalente AC-Motor-Designs.
SuperSense 17-Punkt-Überwachung + Virtueller Sensor-Fallback
Siebzehn verteilte Messpunkte erfassen Druck, Temperatur, Kältemittelgeschwindigkeit und Kompressorbetriebscharakteristiken im gesamten Kreislauf. Sollte ein physischer Sensor ausfallen, schätzt der virtuelle Sensor-Algorithmus den fehlenden Parameter aus korrelierten Daten und sorgt für einen unterbrechungsfreien Betrieb. In Kombination mit der Hardware-Redundanz auf vier Ebenen – System, Kompressor, Lüftermotor und Sensorik – bietet VC Max die Betriebszeitsicherheit, die gewerbliche Nutzer erwarten.

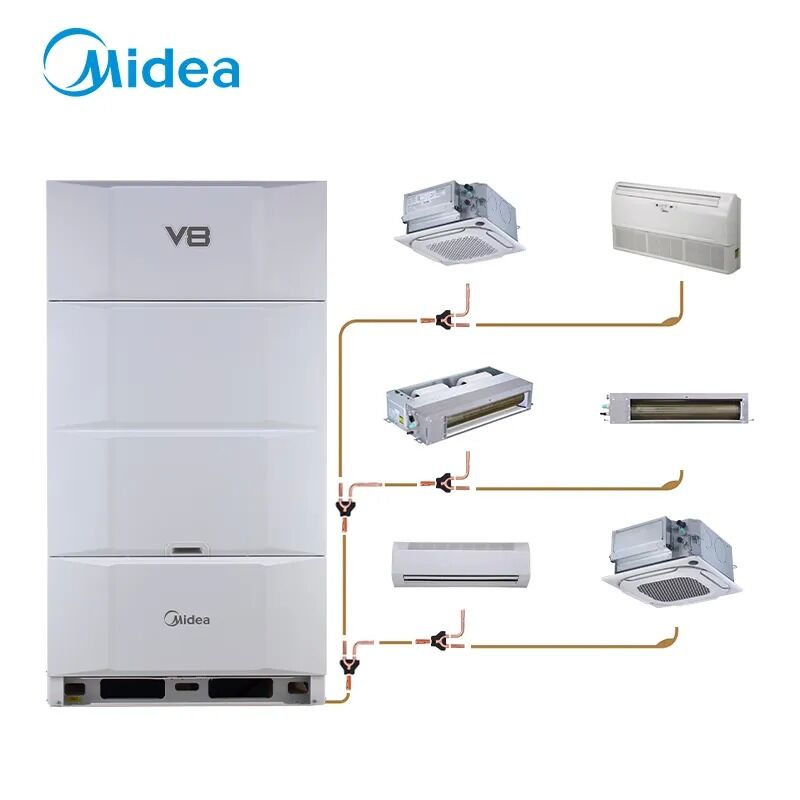

12 Innengehäuse-Kategorien, über 100 Konfigurationen
Kein anderes Modell der V8-Familie erreicht die Bandbreite der VC Max an kompatiblen Innengeräten – 12 Formfaktoren, darunter Deckenkassetten, Kanalgeräte, Wandgeräte, Standgeräte und Kombinationsgeräte. Planer können für jeden Raum den genauen Gerätetyp spezifizieren: Lobbys mit hohen Decken, kompakte Serverräume, Großraumbüros, Hotelkorridore, Klassenzimmer und Einzelhandelsflächen. Eine einzige Außenplattform deckt ein ganzes Gebäude ab – das vereinfacht Beschaffung und Wartung.
Dual-Voltage-Plattformen für weltweite Elektrifizierung
Die Standardversion akzeptiert eine 380-415V-Dreiphasenversorgung 50(60)Hz – für Europa, den Nahen Osten, Afrika und die meisten Teile Asiens. Die Lateinamerika-Version akzeptiert 220V-Dreiphasen 60Hz – entwickelt für die spezifische Stromverteilungsinfrastruktur der Region. In beiden Fällen ist kein externer Transformator erforderlich, was eine Kostenposition und eine potenzielle Fehlerquelle eliminiert.
Nur Kühlarchitektur mit voller Intelligenz
Der Wegfall des Wärmepumpenzyklus reduziert die mechanische Komplexität – weniger Ventile, weniger Rohrleitungsverbindungen, weniger potenzielle Leckpfade – und behält gleichzeitig alle digitalen Vorteile des V8-Ökosystems bei. Zonenweise Temperaturregelung, META 2.0 Effizienzoptimierung, BMS-Konnektivität über Modbus und BACnet sowie Gold Fin Kondensatorschutz bleiben Standard. Für Einrichtungen, die ausschließlich Kühlung benötigen, bietet VC Max maximalen Wert pro investiertem Dollar.
Anwendungsszenarien & Regionale Einsätze
VC Max wird weltweit in VRF-Systemen für Bürogebäude, Hotel-VRF-Lösungen, Schul-VRF-Systemen, Krankenhaus-VRF-Systemen sowie für Einzelhandels- und Gewerbeentwicklungen eingesetzt.
Im Nahen Osten validieren SASO/ESMA/GCC-Zulassungen das System für den Einsatz in den Golfstaaten, während die 55 °C Kühlleistung und der ShieldBox IP55 Sanddichtschutz das extreme Klima der Arabischen Halbinsel abdecken.
Lateinamerikanische Projekte profitieren von der speziell entwickelten 220V/60Hz-Konfiguration, die die Spannungsanpassung überflüssig macht und eine zuverlässige tropische Leistung gewährleistet.
Südostasiatische Installationen nutzen tropische Monsun-Ratings, Gold Fin Küstenbeschichtung und die Fernkommunikation von HyperLink für große gemischt genutzte Komplexe.
In Afrika und Europa adressiert die Haltbarkeit von ShieldBox vielfältige klimatische Herausforderungen, die CE-Kennzeichnung erfüllt die europäischen Konformitätsanforderungen und das System entspricht den LEED/BREEAM-Energiezielen.
Zertifizierungen: CE • IP55 • SASO • ESMA • GCC Standard • UL Korrosionsschutz • LEED Ready • BREEAM Ready • TÜV SÜD • ISO 9001/14001/45001
Technische Spezifikationen
| Kapazitätsbereich |
8-30 PS (Einzel); 32-90 PS (Kombination) |
| Systemtyp |
Top-Entladung nur Kühlung VRF |
| Steuerungssystem |
META 2.0 dreifach-variable intelligente Steuerung |
| Kommunikation |
HyperLink beliebige Topologie, bis zu 2.000 m |
| Schutz |
ShieldBox IP55 voll gekapselt |
| Kühlbereich |
-15 °C bis 55 °C Umgebung |
| Max. Rohrleitungslänge |
1.100 m |
| Max. Höhenunterschied |
110 m |
| Energieeffizienzgewinn |
28 %+ jährliche Verbesserung gegenüber konventionellen Systemen |
| Standby-Leistung |
3,5 W extrem niedrig |
| Sensoren |
SuperSense 17 + virtueller Sensor-Backup |
| Redundanz |
Vierfach (Einheit, Kompressor, Lüfter, Sensor) |
| Innengehäuse |
12 Typen, 100+ Modelle |
| Strom (Standard) |
380-415V/3Ph/50(60)Hz |
| Strom (LATAM) |
220V/3Ph/60Hz |
Verfügbare Innengehäuse
- Einweg-Kassette
- Zweiweg-Kassette
- Kompakte Vier-Wege-Kassette
- Vier-Wege-Kassette
- Bogenkanal
- Kanal mit mittlerem statischem Druck
- Kanal mit hohem statischem Druck
- Wandmontiert
- Standgerät
- Decke & Boden
